P型清掃器,即為工作面清掃器,安裝于皮帶機頭部下方, 主要清掃皮帶工作面,去除殘積的物料,如果皮帶清掃器失效, 會有很多不良影響;
■清掃器的清掃能力對提高帶式輸送機的運行效率、可靠性,減少設備故障率和降低維護成本有著舉足輕重的作用。有效的清掃系統能夠清掃滾筒表面和輸送帶底面粘附物,具有防止輸送帶跑偏,延長輸送帶及配件的使用壽命,預防事故等作用。
■皮帶上殘余物料會使皮帶與回程托輥、皮帶與滾筒間進行帶料摩擦,極大降低皮帶、滾筒和回程托輥的使用壽命,還會帶來皮帶跑偏等諸多問題。

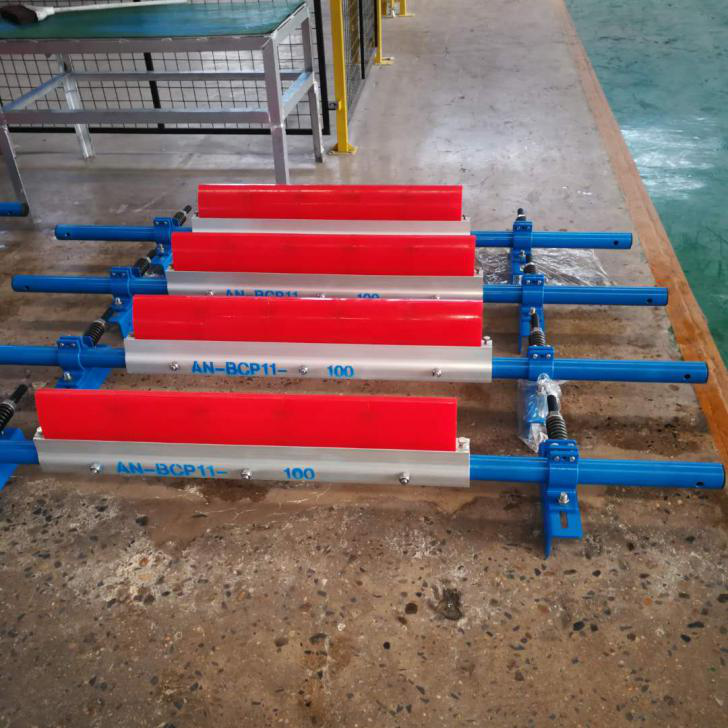

P型清掃器
n 刮刀:刮刀材料為高分子聚氨酯,磨擦系數低、高耐磨、高強度,具有穩定的刮料效果,防腐蝕、防斷裂又不會傷及皮帶。
n C型刮刀形狀,具中空形緩沖孔,對各種皮帶都有良好的跟隨性,也保證了清掃效果。
n 刮刀面由200mm大片連接組成,并且采用孔銷配合,刮刀成一整體,片與片之間不會錯位,也不易被異物卡入。
n 刮刀與固定座采用鳩尾槽結合,并有消除余隙之頂緊裝置。
n 鋁合金刮刀座,材質6005-T5表面硬質氧化處理,P型清掃器刮刀采用模塊化設計,適用不同的皮帶寬度規格。
n 具有可分離式固定座,可在料斗側邊抽取,安裝或維修非常簡便。

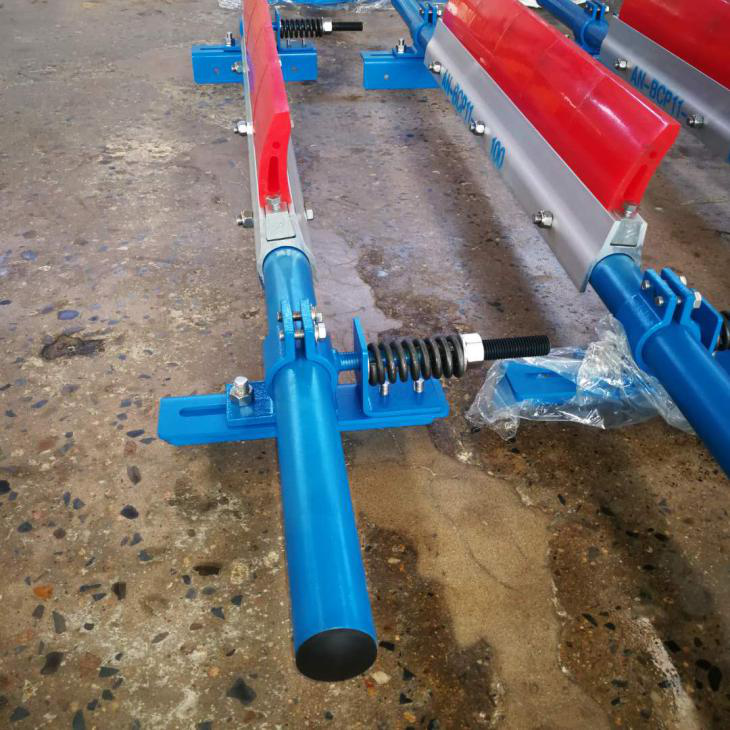

n 配合高彈力系數彈簧, 可長期確保刮刀與皮帶間均勻而穩定之接觸壓力, 當刮刀磨損或皮帶跳動時刮刀面將自動跟進、補償、確保刮刀面與膠帶緊密接觸,以保證刮料效果。
n 通過壓力調節螺桿調整刮刀與皮帶間壓力,簡單方便且效果好。
n 標準件全部為304不銹鋼,更穩固更耐用,有效延長使用壽命。
鳩尾槽設計
P型清掃器結構圖
圖號介紹
P型清掃器安裝驟:
步驟一:確認頭輪直徑
步驟二:查出頭輪中心線
步驟三:依中心線找出欲安裝位置
步驟四:清掃器安裝開孔、裝夾。
步驟五:調節刮刀固定桿,使刮刀垂直皮帶。
步驟六:調節高壓彈簧,使接觸面清掃干凈即可。
規格型號
型號 | 皮帶寬度 | 鋼管長度A | 刮刀寬度B | 刮刀數量N |
65E-BCP11 | 650 | 1800 | 600 | 3 |
80E-BCP11 | 800 | 2000 | 800 | 4 |
100E-BCP11 | 1000 | 2200 | 1000 | 5 |
120E-BCP11 | 1200 | 2400 | 1200 | 6 |
140E-BCP11 | 1400 | 2600 | 1400 | 7 |
160E-BCP11 | 1600 | 2800 | 1600 | 8 |
180E-BCP11 | 1800 | 3000 | 1800 | 9 |
200E-BCP11 | 2000 | 3200 | 2000 | 10 |
刮刀技術參數 | |||||
序號 | 試驗項目 | 單位 | 試驗結果 | 行業標準 | 試驗方法 |
1 | 硬度 | 邵爾A | 95±2 | 92±3 | GB/T531.1 |
2 | 拉伸強度:Mpa | Mpa | 45.29 | ≥40 | GB/T528 |
3 | 扯斷伸長率 | % | 557 | ≥350 | GB/T528 |
4 | 撕裂強度(直角) | KN/M | 82.27 | ≥80 | GB/T529 |
5 | 壓縮永久變形:% | MM3 | 45 | ≤51 | GB/T9867 |
6 | 沖擊回彈 | % | 22 | ≥20 | GB/T9867 |
7 | 阿克隆磨耗 | cm3 | 0.023 | >0.03 | GB/T1689 |
